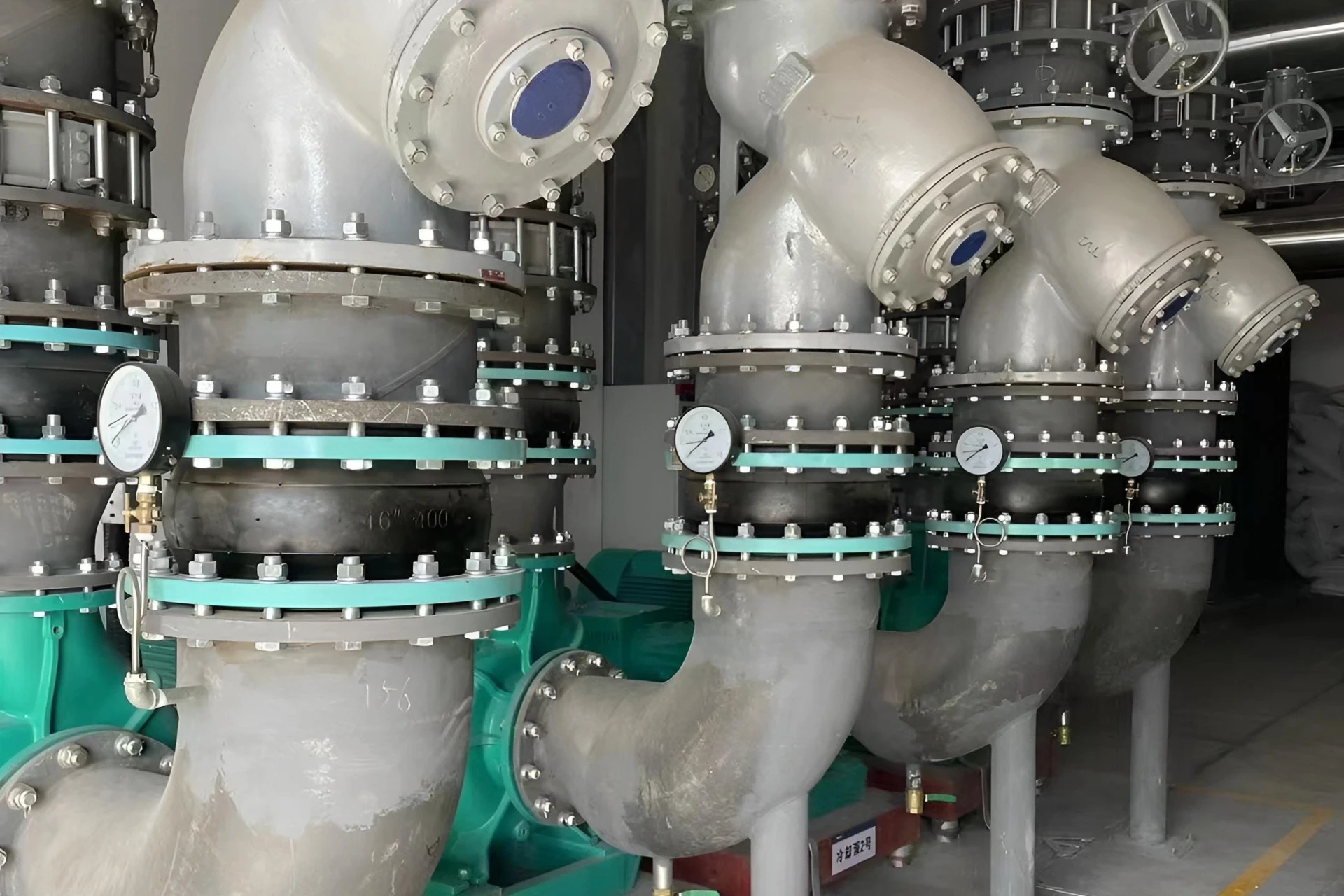

Als u ooit door een technische ruimte heeft gelopen of naast een zware-industriële pomp heeft gestaan, heeft u waarschijnlijk een eigenaardige, flexibele 'uitstulping' in de pijpleiding opgemerkt. Dat is derubberen uitzettingsvoeg(ook wel flexibele verbinding of rubberen balg genoemd).
Maar waarom is het daar? Is het gewoon een connector, of doet het nog meer?
In mijn 10+ jaar dat ik kleppen en leidingcomponenten leverde bijKeylion-KLEPIk heb veel projecten zien mislukken, simpelweg omdat ze deze verbindingen als een bijzaak behandelden. Laten we eens kijken wat ze feitelijk doen en waarom ze de ‘onbezongen helden’ van uw leidingsysteem zijn.

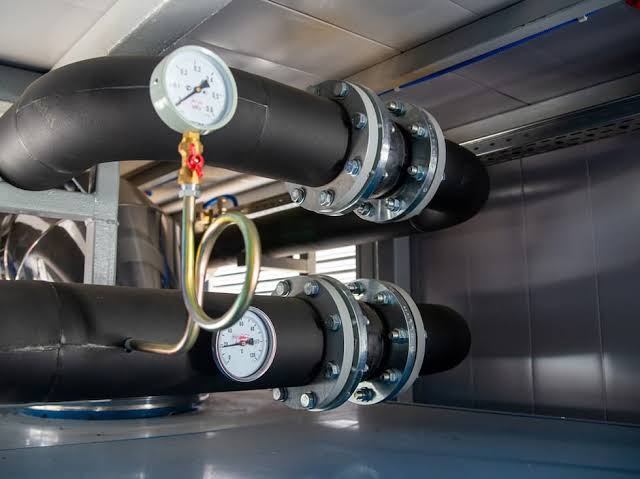

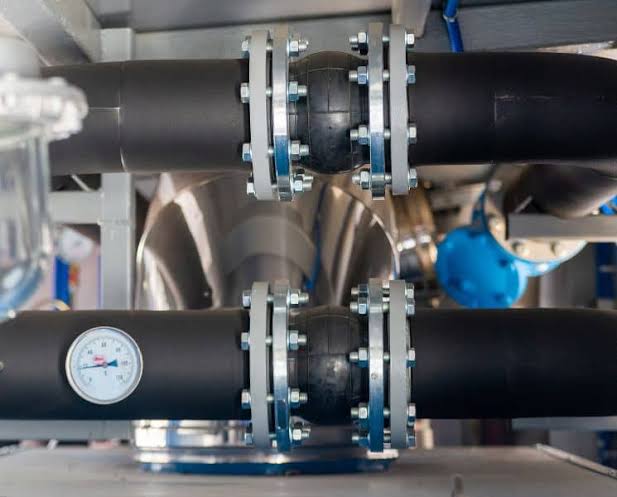

Het "schudden, rammelen en rollen" stoppen (trillingen en ruis)
Pompen, compressoren en koelmachines maken lawaai. Als ze rennen, creëren ze hoogfrequente trillingen die zich als een megafoon door stijve stalen buizen voortplanten. Dit irriteert niet alleen mensen in het gebouw; het leidt tot vermoeidheid in het metaal, waardoor na verloop van tijd scheuren en lekkages ontstaan.
Rubberen verbindingen werken als schokdemper. Omdat ze zijn gemaakt van hoogwaardige-elastomeren zoals EPDM of NBR, "slikken" ze deze trillingen op voordat ze de rest van de lijn kunnen beschadigen.
Omgaan met de "groei" van leidingen (thermische uitzetting)
De natuurkunde is eenvoudig: materialen zetten uit als ze warm zijn en krimpen als ze koud zijn. Voor een lange reeks HVAC- of stoomleidingen kan deze beweging enkele centimeters bedragen. Als de buis stevig wordt bevestigd, zal deze uiteindelijk de hangers uit het plafond knikken of scheuren.
A Enkele bolofRubberen verbinding met dubbele bolzorgt voor het noodzakelijke ‘geven’. Het wordt samengedrukt en uitgerekt om deze thermische verschuivingen te compenseren, waardoor de structurele integriteit van de lijn intact blijft.
De "Oeps" (verkeerde uitlijning) repareren
Laten we eerlijk zijn: in de echte wereld liggen de pijpen niet altijd perfect op de-site. Misschien is de pomp 5 mm uit-het midden geïnstalleerd, of is de muurdoorvoer enigszins scheef.
Als u een stijve buis in een niet goed uitgelijnde flens duwt, ontstaat er enorme spanning. Rubberen verbindingen hebben de laterale en hoekflexibiliteit om die opening te overbruggen zonder uw dure apparatuur te belasten.
Het juiste type kiezen: wat is het verschil?
Niet alle rubberen verbindingen zijn gelijk gemaakt. Op basis van de technische eisen van uw systeem kiest u doorgaans tussen drie hoofdtypen:
Rubberverbinding met schroefdraad:Perfect voor buizen met een kleinere diameter (meestal minder dan 2 inch) en residentiële HVAC-systemen. Ze zijn gemakkelijk vast te schroeven en ideaal voor krappe ruimtes.
Enkele bol rubberen verbinding:De industriestandaard. Hij is compact, kan hoge druk goed aan en is de beste keuze voor pompaanzuig- en persleidingen.
Dubbele bol rubberen verbinding:Wanneer de trilling extreem is of de beweging te groot is voor een enkele bol, is de dubbele bol jouw beest. Het ontwerp met twee-bulten biedt een veel grotere verplaatsing en betere geluidsdemping.

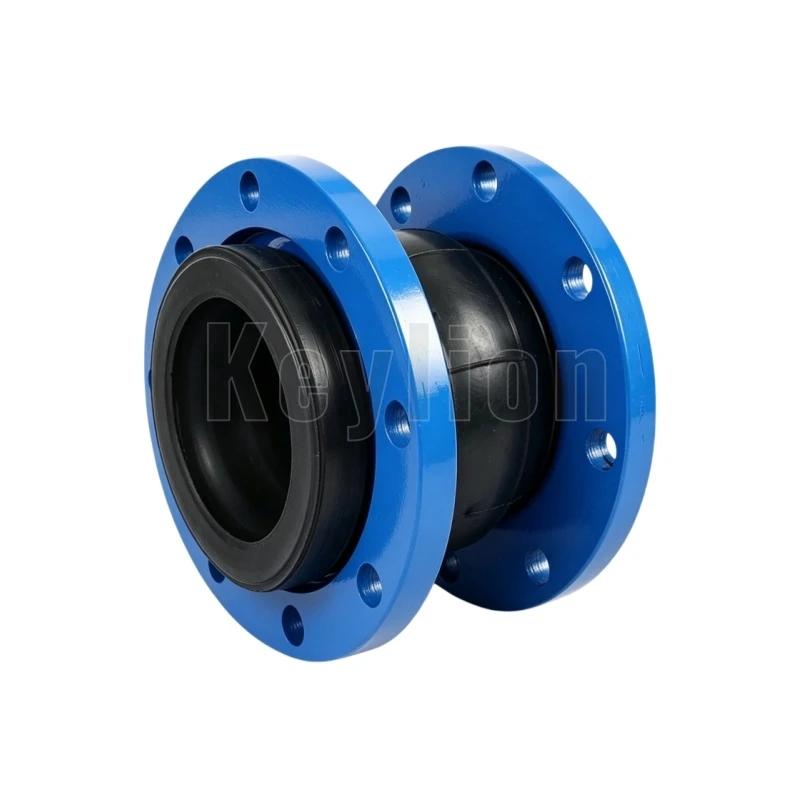

Rubberen verbinding met enkele kogel

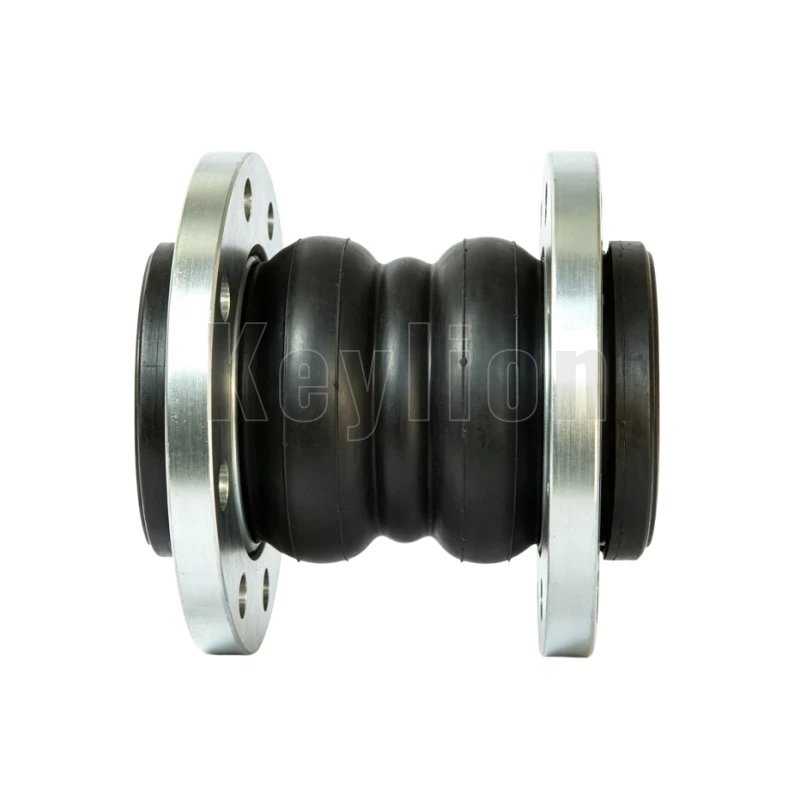

Twin Sphere rubberen uitzettingsvoeg

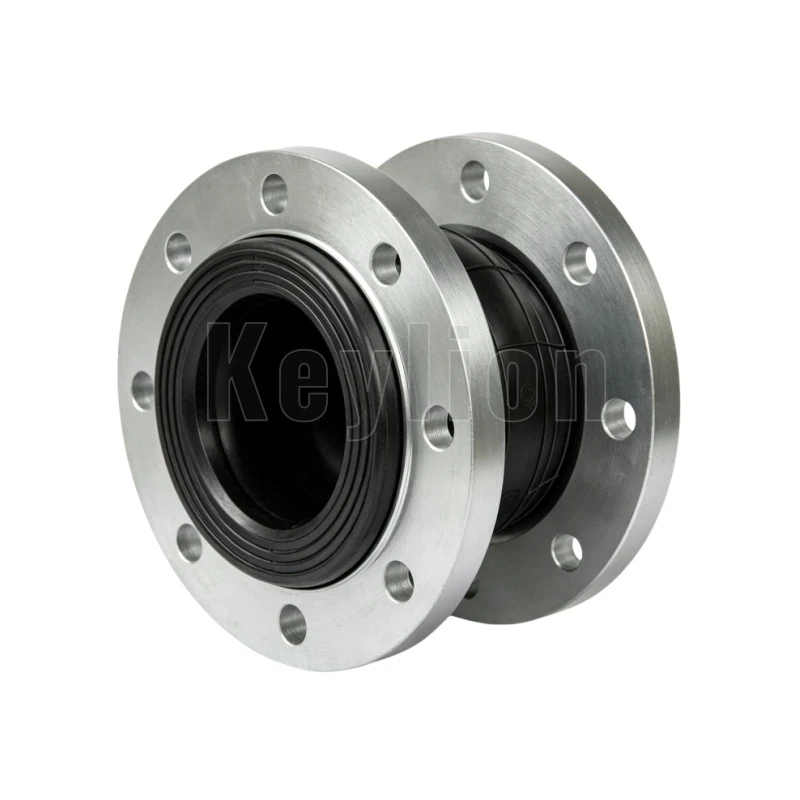

Rubberen uitzettingsvoeg met enkele bol
